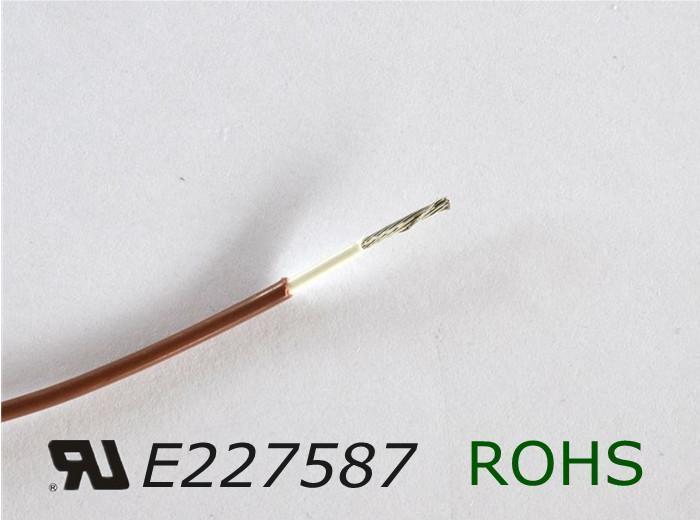

ข้อมูลทางเทคนิค
แรงดันไฟ: 600V
อุณหภูมิที่กำหนด: -60℃~ +150℃
ค่าความเผื่อO. D.: ± 0.10mm
แรงดันทดสอบ: 2000V
ตัวนำ: ทองแดงเคลือบดีบุก
ฉนวน: FEP
เปลือกหุ้ม: Optional
ปลอก: FEP
สี: สีขาว,สีฟ้า,สีแดง,สีดำ,สีน้ำตาล,สีเหลือง,สีเขียวใส
การใช้งาน: การเดินสายภายในเครื่องใช้ไฟฟ้าหรืออุปกรณ์อิเล็กทรอนิกส์ นอกจากนี้แท็กอาจระบุสิ่งต่อไปนี้: เหมาะสำหรับการแช่น้ำมันที่อุณหภูมิ 80 องศาเซลเซียสหรือสูงสุด 2500 โวลต์ - สำหรับการใช้งานแบบอิเล็กทรอนิกส์เท่านั้น
ตัวนำไฟ | ฉนวน | ปลอก | คุณลักษณะทางไฟฟ้า | ||||
AWG | โครงสร้างตัวนำไฟ NO.×φmm | เส้นผ่านศูนย์กลาง mm | ความหนาของฉนวน mm | เส้นผ่านศูนย์กลางฉนวน mm | ความหนาของปลอก mm | เส้นผ่านศูนย์การโดยรวม mm | ความทนทานสูงสุด Cuc, c 20℃ ohm/km |
26 | 7×0.15 | 0.48 | 0.36 | 1.2 | 0.51 | 2.22 | 150 |
19×0.10 | 0.5 | 0.36 | 1.22 | 0.51 | 2.24 | 150 | |
24 | 7×0.20 | 0.6 | 0.36 | 1.32 | 0.51 | 2.34 | 94.2 |
19×0.12 | 0.6 | 0.36 | 1.32 | 0.51 | 2.34 | 94.2 | |
22 | 7×0.25 | 0.75 | 0.36 | 1.47 | 0.51 | 2.49 | 59.4 |
19×0.15 | 0.8 | 0.36 | 1.52 | 0.51 | 2.54 | 59.4 | |
20 | 7×0.31 | 0.93 | 0.36 | 1.65 | 0.51 | 2.67 | 36.7 |
19×0.19 | 0.95 | 0.36 | 1.67 | 0.51 | 2.69 | 36.7 | |
18 | 7×0.39 | 1.17 | 0.36 | 1.89 | 0.51 | 2.91 | 23.2 |
19×0.235 | 1.18 | 0.36 | 1.9 | 0.51 | 2.92 | 23.2 | |
16 | 7×0.50 | 1.5 | 0.36 | 2.22 | 0.51 | 3.24 | 14.6 |
19×0.30 | 1.5 | 0.36 | 2.22 | 0.51 | 3.24 | 14.6 | |
14 | 19×0.37 | 1.85 | 0.36 | 2.57 | 0.51 | 3.59 | 8.96 |
12 | 19×0.46 | 2.35 | 0.36 | 3.07 | 0.51 | 4.09 | 5.64 |
10 | 37×0.43 | 3.02 | 0.36 | 3.74 | 0.51 | 4.76 | 3.546 |
