ข้อกำหนดทางเทคนิค

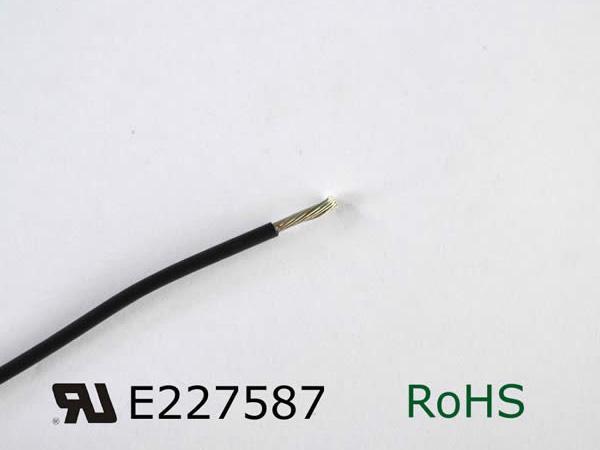

1. แรงดันไฟฟ้านอมินอลของสายหุ้มฉนวน PVC รุ่น UL1569 : 300V
2. อุณหภูมิ: -30℃~80℃, 90℃, 105℃
3. ค่าพิกัด O.D.: ±0.10mm
4. แรงดันทดสอบ: 1500V
5. วัสดุตัวนำ: ทองแดงเปลือยหรือทองแดงเคลือบดีบุก
6. ฉนวน: PVC
7. สี: ขาว, ฟ้า, แดง, ดำ, น้ำตาล, เหลือง, เขียว, ใส, เหลือง / เขียว
ตัวนำไฟฟ้า | ฉนวน | คุณสมบัติทางไฟฟ้า | |||
AWG | โครงสร้างตัวนำสัญญาณ NO. ×Φ(mm) | เส้นผ่านศูนย์กลาง (mm) | ความหนาสายหุ้มฉนวน (mm) | เส้นผ่านศูนย์กลางโดยรวม (mm) | ความต้านทานของตัวนำสูงสุดที่ 20°C Ohm/Km |
30 | 1×0.25 | 0.25 | 0.38 | 1.01 | 381 |
28 | 1×1.31 | 0.31 | 0.38 | 1.07 | 239 |
26 | 7×0.16 | 0.49 | 0.38 | 1.25 | 150 |
24 | 11×0.16 | 0.61 | 0.38 | 1.37 | 94.2 |
22 | 17×0.16 | 0.76 | 0.38 | 2.28 | 59.4 |
20 | 20×0.18 | 0.95 | 0.38 | 2.47 | 36.7 |
18 | 34×0.18 | 1.21 | 0.38 | 2.73 | 23.2 |
16 | 26×0.25 | 1.47 | 0.38 | 2.23 | 14.6 |
14 | 41×0.25 | 1.85 | 0.38 | 2.61 | 8.96 |
12 | 65×0.25 | 2.33 | 0.38 | 3.09 | 5.64 |
10 | 105×0.25 | 2.96 | 0.38 | 3.72 | 3.55 |
บริษัท HAOCHENG WIRE & CABLE มีความเชียวชาญและประสบการณ์ในการผลิต สายหุ้มฉนวน PVC รุ่น UL 1569 รายใหญ่ในประเทศจีน นอกจากนี้เรายังมี สายซิลิโคน VDE,สายซิลิโคน UL,สายXLPE และอื่นๆอีกมากมาย
