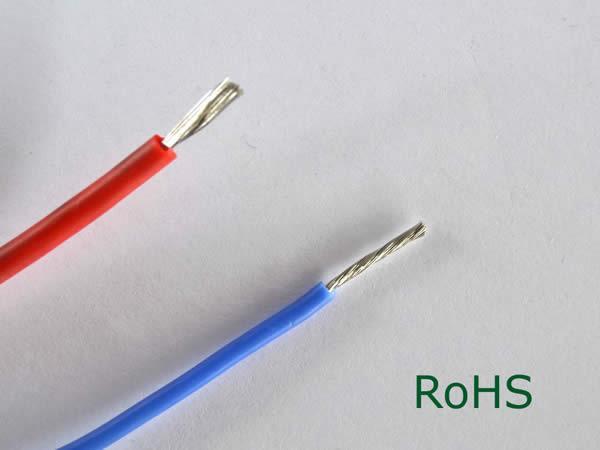

สายซิลิโคนลวดตะกั่วแรงดันสูง JGG

ลงข้อความ

รายละเอียด
1. แรงดันทดสอบของสายซิลิโคนลวดตะกั่วแรงดันสูง JGG : 12KV~20KV
2. แรงดันไฟฟ้าพิกัด: 6KV~10KV
3.ช่วงอุณหภูมิ : -60℃ ~ +180℃
4. ฉนวน: ซิลิโคน
5. ตัวนำ: ทองแดง หรือ ทองแดงเคลือบดีบุก
6. สี: สีขาว,สีฟ้า,สีแดง,สีดำ,สีน้ำตาล,สีเหลือง,สีเขียว
7. การใช้งาน: ผลิตภัณฑ์นี้สามารถใช้กับมอเตอร์คลาส F หรือ H หรือเครื่องใช้ไฟฟ้าที่มีแรงดันไฟฟ้า AC ไม่เกิน 6KV หรือ 10KV

ข้อมูลทางเทคนิค
พื้นที่หน้าตัดตัวนำ mm2 โครงสร้างตัวนำไฟ NO. ×φ mm ความหนาของฉนวน mm เส้นผ่าศูนย์กลางโดยรวม mm เส้นผ่านศูนย์กลางสูงสุด mm ความต้านทานตัวนำ DC at 20℃ ≤(Ω/Km)
6000V 10000V 6000V 10000V 6000V 10000V ทองแดงเปลือย ทองแดงเคลือบดีบุก
0.5 16/0.20 2.3 2.8 5.53 6.53 6.36 7.5 39 40.1
0.75 24/0.20 2.3 2.8 5.74 6.74 6.6 7.75 26 26.7
1 32/0.20 2.3 2.8 5.92 6.92 6.81 7.96 19.5 20
1.5 30/0.25 2.5 3 6.6 7.6 7.59 8.74 13.3 13.7
2 40/0.25 2.5 3 6.84 7.84 7.87 9.02 9.6 9.9
2.5 49/0.25 2.8 3.2 7.6 8.4 8.74 9.65 7.98 8.21
4 56/0.30 2.8 3.2 8.2 9 9.43 10.35 4.95 5.09
6 84/0.30 3 3.4 9.6 10.4 11.04 11.96 3.3 3.39
10 84/0.40 3 3.4 10.6 11.4 12.2 13.1 1.91 1.95
16 126/0.40 3.2 3.6 12.1 12.9 13.91 14.84 1.21 1.24
25 196/0.40 3.2 3.6 13.5 14.3 15.52 16.44 0.78 0.795
35 276/0.40 3.4 3.8 15.3 16.1 17 18.52 0.554 0.565
50 396/0.40 3.4 3.8 17.1 17.9 19.67 20.59 0.386 0.393
70 360/0.50 3.6 4 19.6 20.4 22.54 23.46 0.272 0.277
95 475/0.50 3.6 4 21.7 22.5 24.95 25.88 0.206 0.21
120 608/0.50 4 5 24 26 27.6 29.9 0.161 0.164

บริษัท HAOCHENG WIRE & CABLE เป็นผู้ผลิตสายซิลิโคนลวดตะกั่วแรงดันสูง JGG ในประเทศจีน บริษัท ของเรายังมีลวดตะกั่วคู่ซิลิโคน VDE, ลวดตะกั่วแรงดันสูง UL 3573, สาย XLPE / สายเคเบิลและอื่น ๆ
