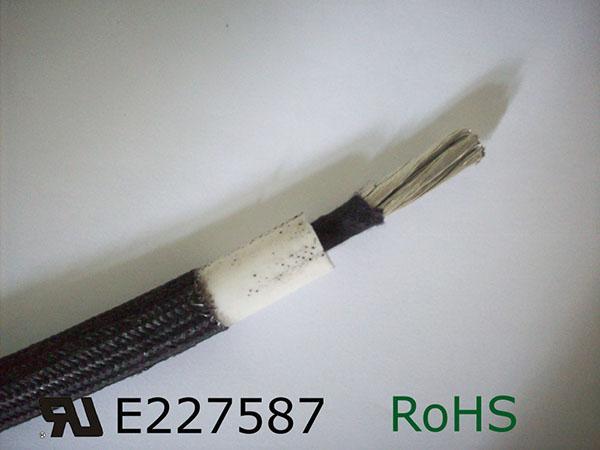

สายไฟแรงดันสูงUL 3642

ข้อมูลทางเทคนิค
แรงดันไฟฟ้าที่กำหนด: 6900VAC
ช่วงอุณหภูมิ: -60 ℃ ~ 150,180 ℃
ตัวนำ: ทองแดงเคลือบดีบุก,นิกเกิล,ทองแดงชุบเงิน
ฉนวนกันความร้อน: ยางซิลิโคน
Pleach: ไฟเบอร์กลาส
สี: ขาว - น้ำเงิน - แดง - ดำ - น้ำตาล - เหลือง - เขียว - ใส - เหลือง / เขียว
การใช้งาน: การเดินสายภายในของเครื่องใช้ไฟฟ้า

ตัวนำไฟฟ้า  ฉนวน  ลักษณะทางไฟฟ้า
AWG โครงสร้างตัวนำสัญญาณ NO.×Φmm  เส้นผ่าศูนย์กลาง mm  เส้นผ่าศูนย์กลาง
โดยรวม mm
ความต้านทานของตัวนำสูงสุดที่ 20℃ Ohm/Km
16 7/0.49 1.47 5.8 14.6
14 41/0.254 1.95 6.3 8.96
12 65/0.254 2.5 6.9 5.64
10 35/0.45 3.2 7.6 3.55
9 53/0.40 3.98 8.3 2.81
8 70/0.40 4.4 8.8 2.3
7 84/0.40 4.6 9.0 1.79
6 105/0.40 5.3 9.7 1.42
5 133/0.40 6 10.4 1.12
4 168/0.40 6.8 11.2 0.89
3 210/0.40 7.6 12.0 0.707
2 266/0.40 8.5 12.9 0.56
1 217/0.50 9.6 14.0 0.449
1/0 276/0.50 11.2 15.6 0.355
2/0 342/0.50 12.2 16.6 0.282
3/0 437/0.50 13.8 18.2 0.223
4/0 551/0.50 15.5 19.9 0.177
250kcmil  646/0.50 17.5 21.9 0.151
300kcmil  779/0.50 19.5 23.9 0.125
350kcmil  912/0.50 21 25.4 0.108
400kcmil  1036/0.50 23 27.4 0.0942
